Murfor® Compact: Reforço de alvenaria

Tipo: Reforço de alvenaria pré-fabricada

Uso previsto:

Murfor® Compact é um reforço de alvenaria em aço de alta resistência que melhora a capacidade de tração de paredes e muros de fábrica. É um produto inovador que, graças ao seu design e formato, otimiza o processo de construção, facilitando o manuseamento e a colocação em obra. É apresentado em rolos de reforço de alvenaria compostos por uma malha de cordões de aço galvanizado ou inoxidáveis, unidos com fibra de vidro tecida. Utilizado com êxito em diferentes países europeus para todo o tipo de aplicações estruturais.

TEM ALGUMA PERGUNTA?

Campo de aplicação do reforço de alvenaria

Paredes e muros, tanto cerâmicos como em bloco de betão maciço ou celular, com juntas de argamassa ou adesivas.

Em juntas de 3 a 12 mm. Adequado para um uso estrutural e para evitar fissuras. Ideal para usos da armadura Murfor® em zonas sísmicas.

Características

Os seus cordões têm uma resistência à rotura de 2200 N/mm2, com limites elásticos mínimos de 1770 N/mm2 no tipo I e 1300 N/mm2 no tipo E.

	N.º fios	Passagem curta a	Passagem longa b	Passagem reticular c	Largura d	Diâmetro e	Comprimento L	Peso kg
MODELO		mm	mm	mm	mm	mm	mm	/rolo
Murfor® Compact I-50	7	7,5	10	33	50	1,75	30	1,40
Murfor® Compact I-80	14	5	20	33	80	1,75	30	2,66
Murfor® Compact I-100	14	7,5	10	33	100	1,75	30	2,77
Murfor® Compact E-35	7	5	7,5	33	35	1,75	30	1,32
Murfor® Compact E-70	14	5	7,5	33	70	1,75	30	2,65

Vantagens

POUPANÇA de produto, MENOS sobreposições. Cada unidade de Murfor reforço de alvenaria RND de 3,05 m necessita sobreposições mínimas de 250 mm. Com cada rolo de MURFOR COMPACT, é possível cobrir 30 ml sem sobreposições.
GARANTIA de boa colocação. Como é fornecida em rolos, não é necessário controlar os sobreposições a cada 3,00 m. Ao contrário das restantes armaduras de reforço, não é necessário dividir o processo de instalação na argamassa + armadura + argamassa. Primeiro, aplicamos o ladrilho e depois aplicamos a camada de argamassa. Desde o momento em se opta por usar MURFOR COMPACT, já há garantias de que ficará bem instalado.
RÁPIDO de instalar. Podem ser desenrolados até 30 m, numa só peça.
TRÊS VEZES MAIS LEVE. 3240 m/palete de MURFOR COMPACT = 299 kg. Uma palete de Murfor RND, 3050 m = 911 kg.
MUITO RESISTENTE comparativamente com qualquer reforço de alvenaria. Resistência à rotura de 2200 N/mm2.

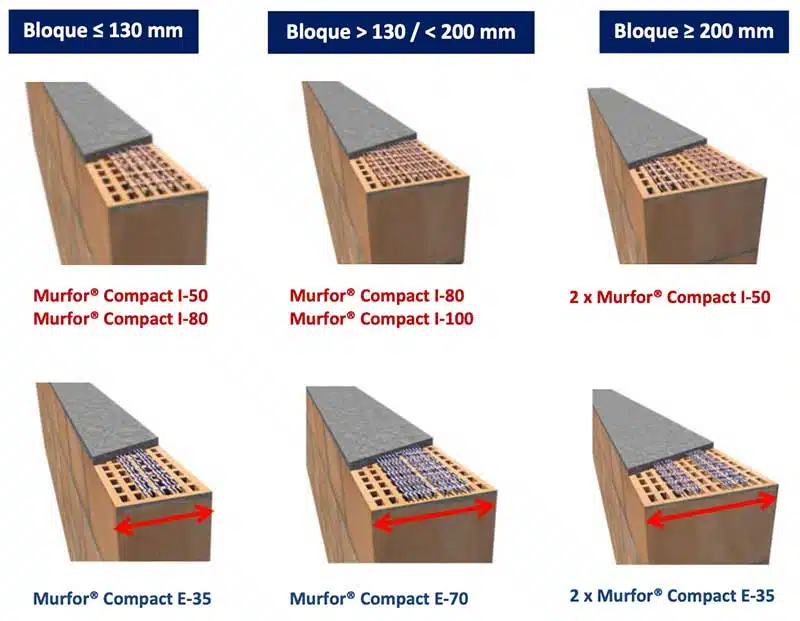

POLIVALENTE. Com apenas 5 modelos, podemos cobrir qualquer largura de parede.
REDUÇÃO de espaço no seu armazenamento. A embalagem em caixas permite a sua aplicação e aprovisionamento em qualquer lugar da obra/armazém, em paletes europeias, prontos para o seu transporte correto e ideal.
SEGURO no uso. Os operários apenas terão junto a si uma caixa de rolos, ao contrário das armaduras tradicionais com 3,00 m de comprimento. O reforço de alvenaria pode ser manipulado por uma só pessoa e não necessita do uso de maquinaria para a sua movimentação.

Tipos de armaduras de reforço Murfor Compact

CLASSE	ESPESSURA	MODELO
MX1	Ambiente seco, interior, alvenarias exteriores rebocadas	Murfor® Compact I-50 / I-80 / I-100
MX2	Ambiente húmido sem gelo, interior húmido, exterior protegido	Murfor® Compact E-35 / E-70
MX3	Ambiente húmido com gelo	Murfor® Compact E-35 / E-70
MX4	Ambiente marinho, zonas costeiras	Murfor® Compact E-35 / E-70
MX5	Ambiente químico agressivo, sulfatos, nitratos, etc.	—

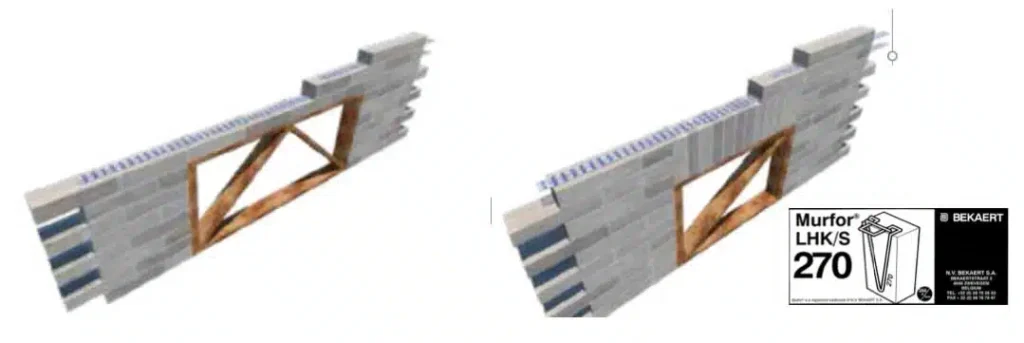

Uso em dintéis

Com Murfor COMPACT, é possível realizar dintéis integrados na própria parede, sem inclusão de elementos externos à própria fábrica. O seu processo de execução é simples, económico, rápido e com um acabamento estético perfeito.

	MODELO	ESPESSURA	COMPRIMENTO	Nº
Tipo de lintel	gancho	junta	tijolo	ganchos
Aparelho a meia tijola	LHK/S-40	12	+/- 50	1 c/ duas juntas
Aparelho em tição	LHK/S-85	12	+/- 100 / 150	1 c/ três juntas
Aparelho em tição	LHK/S-150	12	+/- 170 / 240	1 c/ três juntas
Aparelho em tição	LHK/S-270	12	+/- 200 / 365	1 c/ três juntas
Aparelho a meia tijola	LHK/S-TJ-40	6-8	+/- 50	1 c/ junta
Aparelho em tição	LHK/S-TJ-150	6-8	+/- 170 / 240	1 c/ três juntas

Aplicação em obra

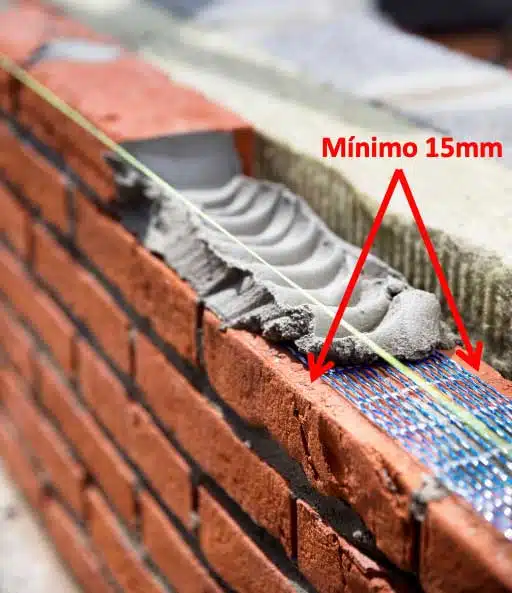

A largura de MURFOR COMPACT tem de ser ajustada à largura da alvenaria, respeitando um revestimento mínimo de 15 mm de cada lado da armadura.

Os sobreposições serão de 250 mm e não ficarão sobrepostos na vertical da parede.

PASSOS PARA A COLOCAÇÃO

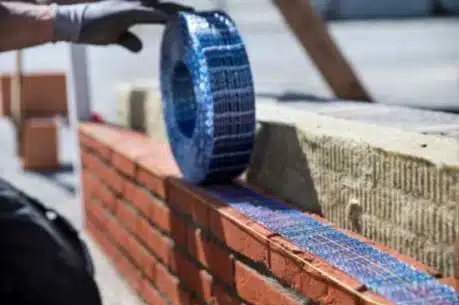

Posicionar a armadura sobre o ladrilho, com uma rápida aplicação.

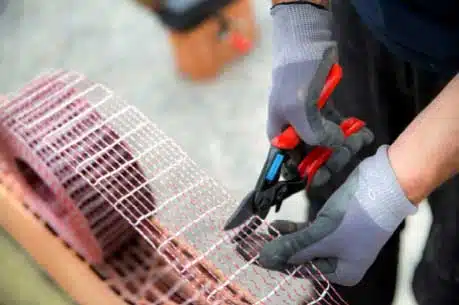

Corte simples com tesoura especial ou radial.

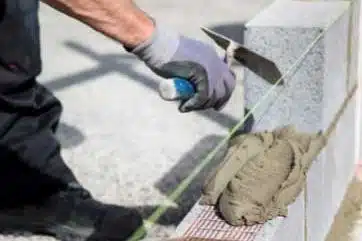

Aplicar a camada de argamassa sobre Murfor Compact, sem nenhuma manipulação extra.

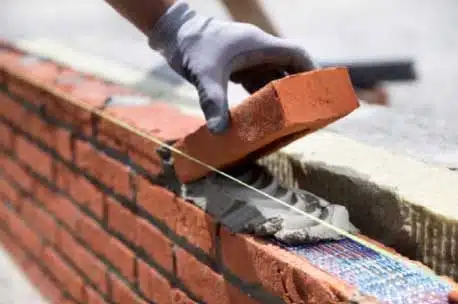

Colocar a seguinte fileira de ladrilhos sobre a argamassa.
O tratamento dos cantos pode realizar-se dobrando a armação e procurando o ângulo desejado.

Quantias mínimas

	Largura do ladrilho	Separação entre fileiras	Largura do ladrilho	Separação entre fileiras
MODELO	mm	mm	mm	mm
Murfor® Compact I-50	115	420	130	260
Murfor® Compact I-80	115	600	130	600
Murfor® Compact I-100	115	600	130	600
Murfor® Compact E-35	115	300	130	260
Murfor® Compact E-70	115	600	130	520
