Murfor® Compact: Renfort de maçonnerie

Type: Renfort de maçonnerie préfabriqué

Utilisation prévue :

Murfor® Compact est un renfort de maçonnerie en acier extrêmement résistant qui améliore la capacité de traction des murs et des maçonneries. Grâce à sa conception et à son format, ce produit innovant permet d’optimiser le processus de construction en facilitant la manipulation et la mise en œuvre. Il est fourni en rouleaux de renforts de maçonnerie constitués d’une maille de câbles d’acier galvanisé ou inoxydable, renforcée par de la fibre de verre entremêlée. Il est utilisé avec succès dans différents pays européens pour toutes sortes d’applications structurelles.

VOUS AVEZ UNE QUESTION?

Domaines d’application du renfort de maçonnerie

Murs et parois, aussi bien en blocs de céramique qu’en blocs de béton plein ou cellulaire, avec des joints de mortier ou adhésifs.

Pour des joints de 3 à 12 mm. Convient à une utilisation structurelle et pour éviter les fissures. Murfor® est un produit idéal pour les zones sismiques.

Caractéristiques

Ses câbles offrent une résistance à la rupture de 2 200 N/mm2, avec des limites d’élasticité minimales de 1 770 N/mm2 dans le cas du type I et de 1 300 N/mm2 dans le cas du type E.

	Nombre de câbles	Espacement court a	Espacement court b	Distance fil transversal c	Largeur d	Diamètre e	Longueur L	Poids kg
MODÈLE		mm	mm	mm	mm	mm	mm	/rouleau
Murfor® Compact I-50	7	7,5	10	33	50	1,75	30	1,40
Murfor® Compact I-80	14	5	20	33	80	1,75	30	2,66
Murfor® Compact I-100	14	7,5	10	33	100	1,75	30	2,77
Murfor® Compact E-35	7	5	7,5	33	35	1,75	30	1,32
Murfor® Compact E-70	14	5	7,5	33	70	1,75	30	2,65

Avantages

ÉCONOMIE de produit, MOINS de chevauchements. Chaque unité de renfort de maçonnerie Murfor RND de 3,05 m nécessite un chevauchement de 250 mm. Avec chaque rouleau de MURFOR COMPACT, vous pouvez couvrir 30 ml sans chevauchements.
Pose correcte GARANTIE. Grâce à son format en rouleaux, il n’est pas nécessaire de contrôler les chevauchements tous les 3,00 m. Contrairement aux autres renforts de maçonnerie, le processus de pose ne doit pas être divisé en mortier + renfort + mortier. Il faut commencer par le dérouler sur la brique, puis étaler la couche de mortier. À partir du moment où vous décidez d’utiliser MURFOR COMPACT, vous avez la garantie qu’il sera posé correctement.
Pose RAPIDE. Il est possible de dérouler jusqu’à 30 m en une seule pièce.
TROIS FOIS PLUS LÉGER. 3 240 m/palette de MURFOR COMPACT = 299 kg. Une palette de Murfor RND, 3 050 m = 911 kg.
PLUS RÉSISTANT que tout autre renfort de maçonnerie. Résistance à la rupture de 2 200 N/mm2.
POLYVALENT. Avec 5 modèles seulement, il peut s’adapter à n’importe quelle largeur de mur.
RÉDUCTION d’espace de stockage. Grâce à son conditionnement en boîtes, il peut être appliqué et stocké n’importe où sur le chantier ou dans l’entrepôt, sur des palettes européennes, prêt pour un transporte optimal et efficace.
SÉCURITÉ d’utilisation. Les ouvriers ne doivent avoir à côté d’eux qu’une boîte de rouleaux, contrairement aux renforts traditionnels d’une longueur de 3,00 m. Une personne suffit pour manipuler le renfort de maçonnerie et aucune machine n’est nécessaire pour le déplacer.

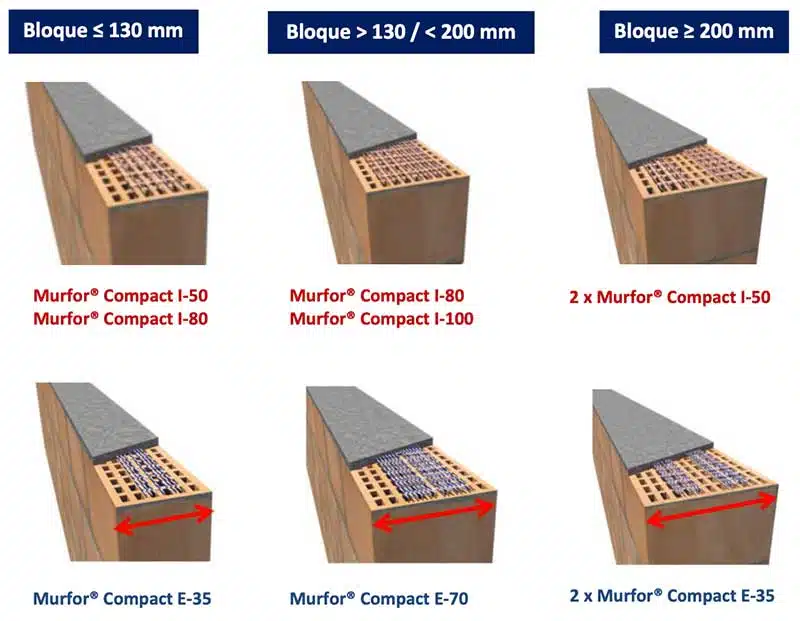

Types de renforts de maçonnerie Murfor Compact

CLASSE	ÉPAISSEUR	MODÈLE
MX1	Environnement sec, intérieur, maçonneries extérieures enduites	Murfor® Compact I-50 / I-80 / I-100
MX2	Environnement humide sans gel, intérieur humide, extérieur protégé	Murfor® Compact E-35 / E-70
MX3	Environnement humide avec gel	Murfor® Compact E-35 / E-70
MX4	Environnement marin, zones côtières	Murfor® Compact E-35 / E-70
MX5	Environnement chimique agressif, sulfates, nitrates, etc.	—

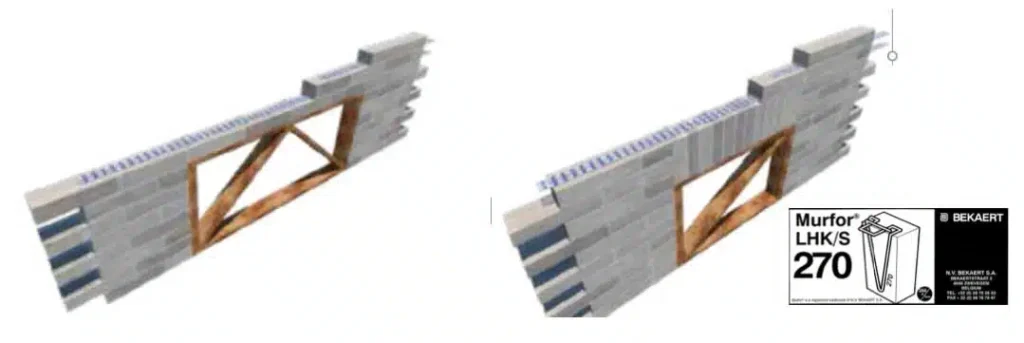

Utilisation pour les linteaux

Avec Murfor COMPACT, il est possible de réaliser des linteaux intégrés au mur lui-même, sans avoir à ajouter d’éléments externes à la maçonnerie. Son processus d’exécution simple, économique et rapide offre une finition esthétique parfaite.

	MODÈLE	ÉPAISSEUR	LONGUEUR	Nº
Type de linteau	crochet	joint	brique	crochets
Appareillage à demi-brique	LHK/S-40	12	+/- 50	1 c/ deux joints
Appareillage en boutisses	LHK/S-85	12	+/- 100 / 150	1 c/ trois joints
Appareillage en boutisses	LHK/S-150	12	+/- 170 / 240	1 c/ trois joints
Appareillage en boutisses	LHK/S-270	12	+/- 200 / 365	1 c/ trois joints
Appareillage à demi-brique	LHK/S-TJ-40	6-8	+/- 50	1 c/ joint
Appareillage en boutisses	LHK/S-TJ-150	6-8	+/- 170 / 240	1 c/ trois joints

Mise en œuvre

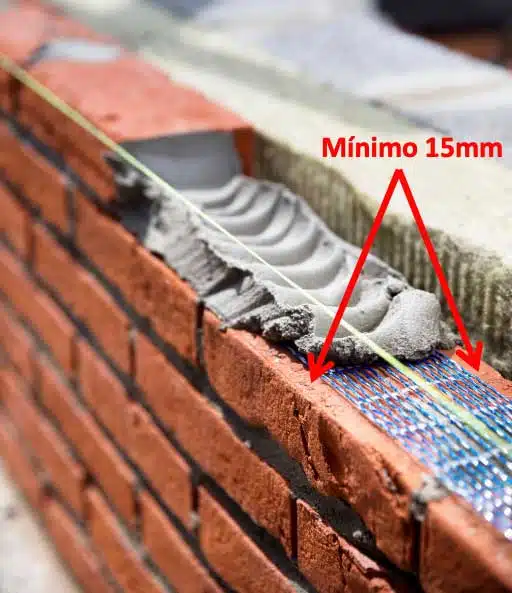

Il faut adapter la largeur de MURFOR COMPACT à la largeur de la maçonnerie, en respectant un recouvrement minimum de 15 mm de chaque côté du renfort.

Les chevauchements doivent être de 250 mm et ne doivent pas correspondre sur la verticale du mur.

ÉTAPES DE LA POSE

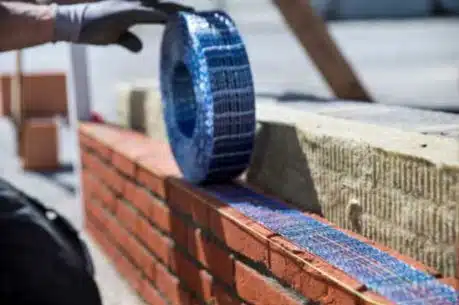

Placer le renfort sur la brique en le déroulant rapidement.

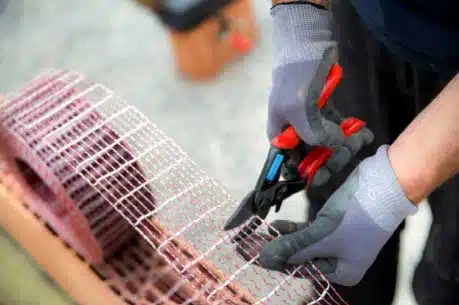

Effectuer une coupe simple à l’aide de ciseaux spéciaux ou d’une scie radiale.

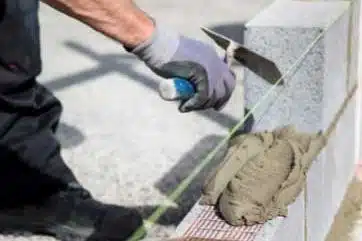

Étaler la couche de mortier sur Murfor Compact, sans aucune manipulation supplémentaire.

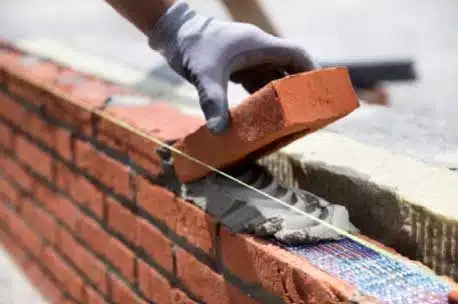

Placer la rangée de briques suivante sur le mortier.
Pour réaliser les angles, il est possible de plier le renfort de façon à obtenir l’angle désiré.

Quantités minimales

	Largeur brique	Séparation rangées	Largeur brique	Séparation rangées
MODÈLE	mm	mm	mm	mm
Murfor® Compact I-50	115	420	130	260
Murfor® Compact I-80	115	600	130	600
Murfor® Compact I-100	115	600	130	600
Murfor® Compact E-35	115	300	130	260
Murfor® Compact E-70	115	600	130	520
